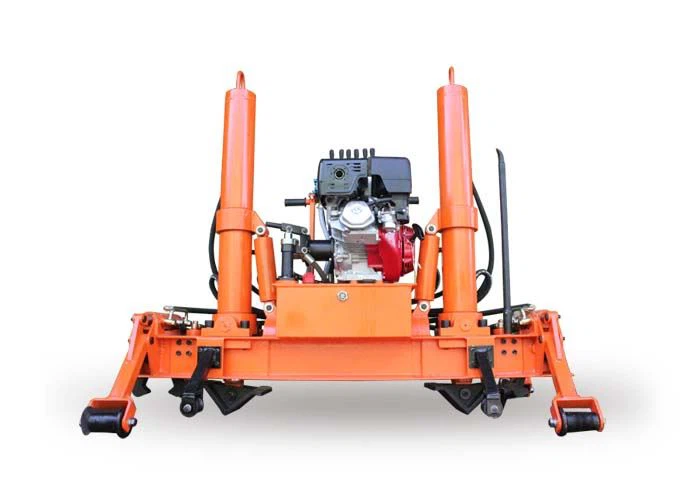

آلة رفع وتبطين السكك الحديدية الأوتوماتيكية ذات الكفاءة العالية

نطاق التطبيق

YQBJ-300×200II آلة رفع وتبطين السكك الحديدية الأوتوماتيكية ذات الكفاءة العالية هي أداة خاصة تستخدم في عملية الرفع والتبطين لإصلاح السكك الحديدية والصيانة المتوسطة وصيانة قاعدة المسار. إنها مناسبة لعمليات الرفع والتبطين بسكة حديدية بوزن 43 كجم/م-75كجم/م. باستخدامه، يمكن رفع السكة وكذلك تنظيم المستوى. إنها ذات كفاءة عالية، ومعالجة بسيطة، وخفيفة الوزن، وتقليل كثافة اليد العاملة، والسلامة والموثوقية والتطبيق على نطاق واسع.

المؤشرات الفنية الاساسية

1 ، قوة رفع السكك الحديدية المقدرة: 150 كيلو نيوتن × 2

2 ، السكتة الدماغية اسطوانة من أعلى إلى أسفل: 800 مم

3 ، قوة بطانة السكك الحديدية المقدرة: 200 كيلو نيوتن

4 ، كمية البطانة: أكبر من أو يساوي 150 مللي متر/الوقت

5، نظام ضغط العمل: 16MPa

6 ، قوة تشغيل المضخة اليدوية: 350N

7، قوة المحرك: 9.5 كيلو واط

8، الحجم الكلي: 1750 × 850 × 1510

9، وزن الماكينة: 588 كجم

10، تنطبق على قياس السكك الحديدية: 1520mm

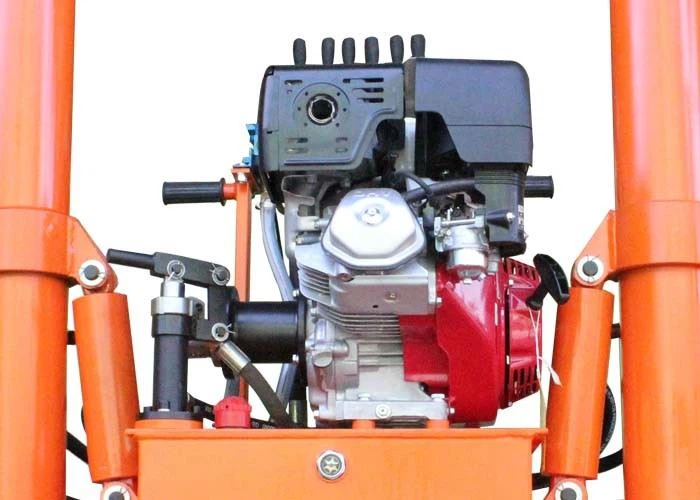

1. اسطوانة الهبوط اليسرى. 2. أسطوانات مسار البطانة اليسرى؛ 3. الدرابزين. 4. اسطوانة الرفع اليسرى. 5. حلقة الرفع. 6. عكس الصمام. 7. المقبض؛ 8. محرك البنزين. 9 مضخة تروس؛ 10. اسطوانة الرفع اليمنى. 11. اسطوانة البطانة اليمنى. 12. اسطوانات الهبوط اليمنى. 13. عجلة المشي؛ 14. إطار خارج المسار؛ 15. مضخة يدوية. 16. خزان النفط. 17. نافذة الزيت؛ 18. الإطار؛ 19. قدم؛ 20. آلية ربط السكك الحديدية

الاستخدام

1. تحقق من أن أدوات التثبيت ثابتة، إذا كانت فضفاضة، ليتم تنفيذها بعد التشديد، ثم العمل على ضمان سلامة استخدام المعدات.

2. قبل الاستخدام، يجب حقن حوالي 3/4 ~ 4/5 من الزيت الهيدروليكي النظيف في الخزان (حوالي 30 لترًا)، وفقًا للظروف المناخية المحلية والمواسم المختلفة، الاختيار العام للصيف 68 #، الشتاء باستخدام 46 #، خلال بعد العملية، الزيت الموجود غير كافي، يجب إضافته إلى الزيت الهيدروليكي.

3. المحرك هو مصدر الطاقة للآلة، عند استخدام المحرك يجب أولاً قراءة التعليمات، والتعرف على الأمور وطرق التشغيل، لضمان التشغيل الطبيعي للآلة ولإطالة عمر الآلة.

4. صمام متعدد الاتجاهات مع صمام تخفيف، تم تعديل ضغط نظام المصنع، لا تحتاج إلى ضبط، إذا لزم الأمر، لا يسمح للضغط أن يتجاوز 16MPa.

5. قبل الاستخدام، يجب علينا أولاً التحقق من أن الزيت الهيدروليكي كافٍ، وتحريك مقبض التحكم في الصمام متعدد الاتجاهات، والتحقق مما إذا كان التشغيل العادي لكل جزء بمفرده جيدًا. ينبغي أن يكون على دراية باتجاه الصمام الاتجاهي (حسب التعليمات)، للتأكد من التشغيل الصحيح.

6. إجراءات العمل لعملية الرفع:

6.1 ضع آلة الرفع والبطانة على السكة، وسوف تقوم بتشغيل آلة الطريق الموضوعة في المدار، وتشغيل المحرك، وتشغيل بدون تحميل 3 ~ 5 دقائق، والتحقق من أن عمل كل مكون طبيعي.

6.2 أولاً، انظر إلى عناصر التحكم واتجاه كل مقبض على الصمام متعدد الاتجاهات، واسحب مقبض "الخطاف"، واجعل الخطاف يثبت فك السكة بإحكام. ثم اختر عمل الرفع أو عمل البطانة، وفقًا للمتطلبات التالية للحمل خارج العمل.

أ. عملية رفع السكك الحديدية:

أولاً، أدر مقبض التحكم "اليسار واليمين للبطانة" إلى وضع "إعادة الضبط"، ثم حرر المقبض بعد وضع أسطوانات البطانة اليسرى واليمنى في مكانها. ثم اسحب مقبض التحكم "اليسار واليمين لأعلى ولأسفل" للقيام بأعمال الرفع وفقًا لإشارة لوحة المقبض.

ب. عملية بطانة السكك الحديدية:

إذا كنت بحاجة إلى بطانة السكة إلى اليسار، قم أولاً بتحريك مقبض "وحدة التحكم اليسرى للبطانة" إلى موضع "البطانة"، وتبدأ أسطوانة البطانة اليسرى في التمدد، واضبط زاوية الأسطوانة اليسرى من أعلى إلى أسفل إلى ما نحتاج إليه ثم قم بفك المقبض. ثم قم بعملية البطانة وفقا لمؤشرات لوحة المقبض.

6.3 بمجرد اكتمال عملية الرفع والتبطين، اسحب المقبض "الأيمن والأيسر لأعلى ولأسفل" إلى الوضع "لأسفل". عندما تستعيد القدمان بالكامل، اسحب مقبض "وحدة التحكم للربط والتثبيت" إلى الوضع "الرخوي". عندما يكون الخطاف مفتوحًا، قم بتحريك مقبض "وحدة التحكم للطرق الوعرة" إلى الوضع "الأعلى"، عندما ترتفع المعدات إلى أعلى موضع يمكن حملها إلى موقع التشغيل التالي.

6.4 إذا كنت بحاجة إلى خارج المسار، فلا تقم بإيقاف تشغيل محرك الغاز، قم أولاً بالتشغيل وفقًا لـ 6.3، ثم أدخل الإطار المساعد خارج المسار من الجانب الآخر من الجانب خارج المسار، واجعل المفصل العازل يشبك الجانب الخارجي من السكك الحديدية. ثم ضع الإطار خارج المسار في المكان الذي يمكن توصيله فيه بالإطار المساعد خارج المسار. ومتصل بقوة. بعد التثبيت بثبات، اسحب مقبض "وحدة التحكم للطرق الوعرة" إلى الأسفل، وقم بخفض المعدات. بعد إيقاف تشغيل محرك البنزين، ادفع آلة الرفع والتبطين الهيدروليكية إلى نهاية الإطار خارج المسار. قم بإصلاح العجلة خارج المسار باستخدام دبوس التثبيت. قم بإزالة الإطار المساعد خارج المسار، وضعه في مكان آمن خارج مساحة البناء.

7. عند الحاجة إلى ضخ العمل يدويًا، لا يمكن التحرك إلا لقمع المقبض، والعملية الأخرى وفقًا للعملية المذكورة أعلاه.

8. عند التحرك لتجنب الارتطام، لمنع تشوه المعدات وعدم التحرك بحرية. يجب دائمًا الاحتفاظ بقضيب المكبس المكشوف في حالة نظيفة.

MعينTتقنيحدود

1,Rقوة رفع السكك الحديدية: 150 كيلو نيوتن × 2

2,Uالسكتة الدماغية اسطوانة p-down: 800مم

3,Rالسكك الحديدية بطانةقوة:200 كيلو نيوتن

4,Lالمبلغ الوارد:أكبر من أو يساوي 150ملم/وقت

5,Sضغط العمل النظام:16 ميجا باسكال

6,Hوقوة تشغيل المضخة:350N

7,Eقوة المحرك: 9.5 كيلو واط

8,Oحجم فيرال: 1750×850×1510

9,Mالوزن المؤلم:588 كجم

10,تنطبق على قياس السكك الحديدية:1520 ملم
