CDH 20 نوع توقف مؤقت

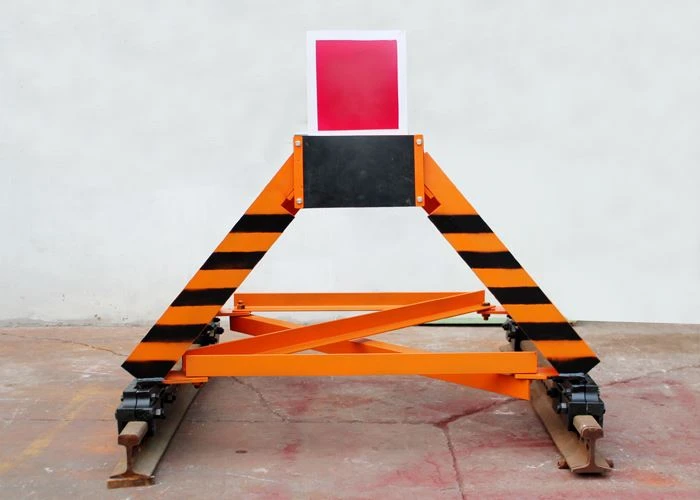

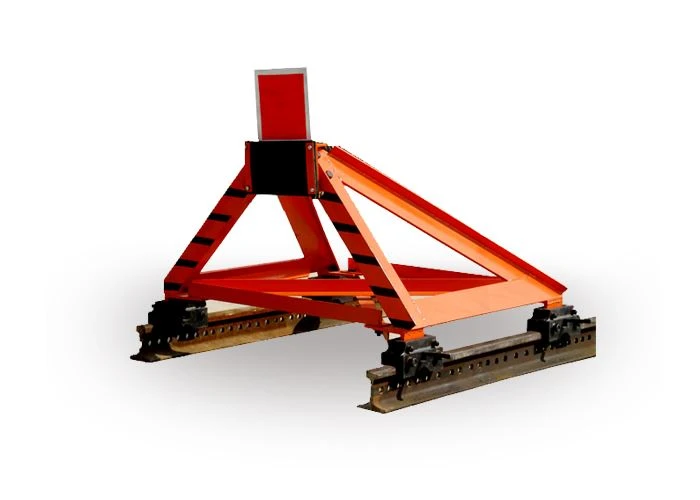

إن التوقف المؤقت من النوع CDH-20 هو جهاز أمان يتم تركيبه في نهاية خط السكة الحديد لمنع المركبات من الهروب والاصطدام بسدادة السيارة.

يعد توقف المخزن المؤقت من نوع CDH-20 نوعًا محسنًا من توقف المخزن المؤقت من نوع CDH. لديها هيكل معقول وقوة الكبح الكبيرة. يعد وضع الاتصال من نوع الإدخال بين الذراع وقضيب الفرامل هو الأول في الصين. إنه سهل التثبيت والإصلاح وإعادة التعيين.

المؤشرات الفنية الاساسية

1. المقاومة الأفقية الإجمالية للوقف العازل: أكبر من أو تساوي 15t

2. الحد الأقصى لسرعة اصطدام السيارة بالصدع العازل: 20 كم/ساعة

3. الارتفاع بين مركز اللوحة المطاطية العازلة وسطح سكة المخزون: 850 ± 20 مم

4. الوزن الإجمالي: 350 كجم

5. مسافة السير بين مختلف أوزان المركبات وبسرعات مختلفة موضحة في الجدول المرفق

طرق التثبيت ومتطلباته

1. أن تكون الشروط الفنية للخط مطابقة لمعايير الأشغال العامة وأن يكون قياس المسار 1435(+6 -2)

2. يجب تثبيت سدادة السكة على السكة الأخيرة عند طرف الخط المسدود، بالقرب من وصلة السكة وبدون لوحة السمك. يجب أن تكون هناك مسافة معينة بين المحطة العازلة ومحطة الخط المسدود. كلما زادت المسافة، كان تأثير الكبح أفضل.

3. طريقة التثبيت:

(1) ضع الركائز اليسرى واليمنى على حاجز المخزون وقم بتوصيلهما بالدعامة باستخدام عمود مسمار الركيزة.

(2) ارفع ذراع الدعم، ثم ضع المقعد الزنبركي والزنبرك اللوحي ومقعد المحمل على حاجز المخزون أسفل كتلة الحذاء بالتناوب.

(3) قم بتثبيت كتلة الحذاء بسكة الفرامل، وقم بتثبيت رأس السكة الخاصة بسكة المخزون في نفس الوقت، ثم قم بتثبيت سكة الفرامل بثلاثة مسامير. لاحظ أن المسمارين الخارجيين يجب أن يمرا عبر إطار الدعم، ويجب أن يكون مقعد المحمل موجودًا في منتصف فتحة الضغط.

4. قم بتوصيل الأرجل الأربعة للجانب السفلي من الذراعين مع العوارض الأمامية والخلفية والعوارض المائلة العلوية والسفلية. يظهر الشكل المتداخل في الشكل. ترتبط الزوايا الوسطى والأربعة للعوارض المائلة بأعمدة الدبوس. بعد الانتهاء من التجميع الأولي أعلاه، قم بربط البراغي.

5. قم بتثبيت اللافتة على الدعم.

6. بعد كل تركيب، يجب رسم علامة الموضع على خصر السكة لتسهيل الفحص اليومي لمعرفة ما إذا كانت سدادة السيارة تالفة.
